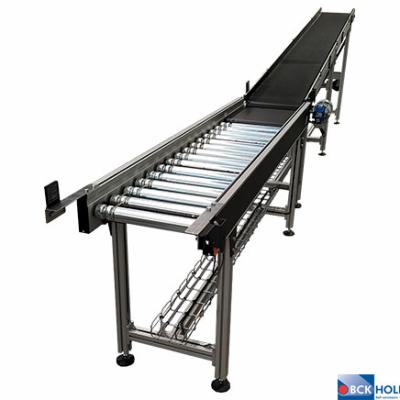

Aangedreven rollenbaan type DS50
Drive shaft rollenbanen worden vaak toegepast voor het transporteren en accumuleren van (grote) vormvaste producten zoals dozen of kratten. Mede door de lage accumulatiedruk zijn lange transportlijnen mogelijk met één motor. Tijdens de accumulatie blijft de aandrijfas draaien en stoppen de rollen.
Toepassingsvoorwaarden
Belangrijke kenmerken zijn: aandrijving middels 230/400V motor en mogelijkheid voor accumulatie op de rollenbaan. Deze veelzijdige aangedreven rollenbaan kent vele varianten en om de DS50 rollenbaan toe te passen dient uw toepassing te voldoen aan de volgende voorwaarden om een lange levensduur te kunnen garanderen:
Omgeving: Droog en schoon tot licht vervuilend
Belasting: Max. 100 kg/meter
Snelheid: Max. 32,7 m/min
Roldiameter: Ø50 mm
Aandrijving: 3 fase, 230/400V motorreductor
Het basis frame van de aangedreven rollenbanen DS50 is opgebouwd uit een aluminium profiel dat ontworpen is uit ervaringen van onze gebruikers. De T-gleuven in de profielen zijn zo ontworpen dat er standaard bevestigingsmaterialen vanaf de zijkant ingekanteld kunnen worden. Zo kunnen er dus nog diverse componenten (zoals zijgeleiding of fotocellen) na uitlevering eenvoudig aan het frame gemonteerd worden door ons of de klant. De T-gleuven zijn tevens later ook nog af te dichten met kunststof afdichtprofiel.
Door standaardisering zijn de aangedreven rollenbanen in diverse breedtes leverbaar. Mede door het modulaire concept is het mogelijk diverse soorten aangedreven rollenbanen te leveren.
Technische specificaties
- Basis: Aluminium frame met geïntegreerde kabelgoten aan beide zijden
- Bocht modules: 30°, 45°, 60°, 90° en 180°
- Baanbreedte: Ca. 310 - 1.010 mm in stappen van 50 mm (zeer snel leverbaar: 410 - 510 - 610 mm)
- Roldiameter: 50 mm
- Rolsteek: 55 - 75 - 100 - 125 mm
- Overbrenging: Rondsnaren
- Module lengte: Max. 3.000 mm (bestaande uit een aantal zones)
- Systeem lengte: ca. 15 - 20 meter (afhankelijk van belasting, snelheid en configuratie)
- Snelheid: Ca. 2,9 - 32,7 m/min
- Nominale spanning: 230/400V, 50 Hz, 3 fase
- Opties:
- Frame uitgevoerd met hoog of laag profiel
- Pneumatische pusher
- Transferunit
- Standaard aandrijving of SEW aandrijving
- Merge sectie
- Opklapsectie
- Onderstel
- Verstelbare zijgeleiding
Voor alle mogelijkheden vragen wij u vriendelijk contact met ons op te nemen.
