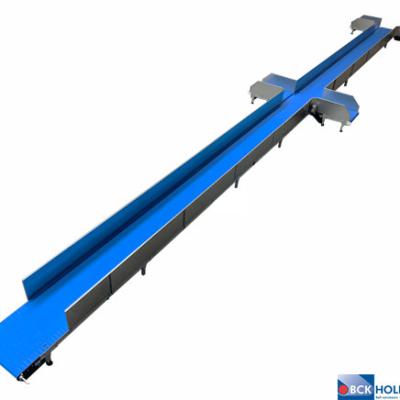

Aluminium mattop transporteur type C83

Indien er geen sprake is van een vochtige omgeving of er wordt geen RVS vereist kan een mattop transporteur met aluminium frame toegepast worden. De BCK aluminium mattop transporteurs type C83 is modulair opgebouwd en vormt vaak de basis van diverse productieautomatiseringen.

Toepassingsvoorwaarden

De C83 mattop transporteur is de meest voordelige mattop transporteur in zijn klasse. Deze veelzijdige mattop transporteur kent vele varianten en om de C83 mattop transporteur toe te passen dient uw toepassing te voldoen aan de volgende voorwaarden om een lange levensduur te kunnen garanderen:

Omgeving: Droog en schoon

Belasting: Max. 1.000 kg

Snelheid: Max. 60 m/min

Roldiameter: Ø15 / Ø83 / Ø102 / Ø165 mm

De C83 mattop transporteur heeft zijn eigen profiel en is ontworpen uit ervaringen van onze gebruikers. De T-gleuven in het C83-profiel zijn zo ontworpen dat er standaard bevestigingsmaterialen vanaf de zijkant ingekanteld kunnen worden. Zo kunnen er dus nog diverse componenten (zoals zijgeleiding of fotocellen) na uitlevering eenvoudig aan het frame gemonteerd worden door ons of de klant. De T-gleuven zijn tevens later ook nog af te dichten met kunststof afdichtprofiel.

Door standaardisering zijn de mattop transporteurs type C83 in diverse breedtes leverbaar. Mede door het modulaire concept is het mogelijk diverse uitvoeringen te maken zoals een vlakke aluminium mattop transporteur, elevator, opvoerband, bunkerband, kniktransporteur of Z-transporteur.

Technische specificaties

Basis: Aluminium frame voorzien van kunststof glijprofielen
Transportrichting: Unidirectioneel
Mattop breedte: 100 - 2.000 mm
Lengte: 350 - 30.000 mm
Bochten: 30 - 180°, binnenradius afhankelijk van mattop type en breedte
Roldiameter: Ø15 / Ø83 / Ø102 / Ø165 mm
Type aandrijving: (In)directe eindaandrijving / (in)directe centrale aandrijving
Motorpositie: Combinatie van Links / Rechts en Trekkend
Snelheid: Max. 60 m/min (afhankelijk van uitvoering)
Motorreductor: Standaard 3x230/400V, 50 Hz, IP55
Mattop materiaal: Keuze uit diverse merken, materialen, fricties en kleuren
Opties:
- Basis frame voorzien van een positieve en/of negatieve knik (20°/25°/30°/45°/60°)
- Aandrijfas voorzien van een klantspecifieke astap
- Andere motorreductor configuratie/merk
- RVS Overgangsrollen Ø16 mm

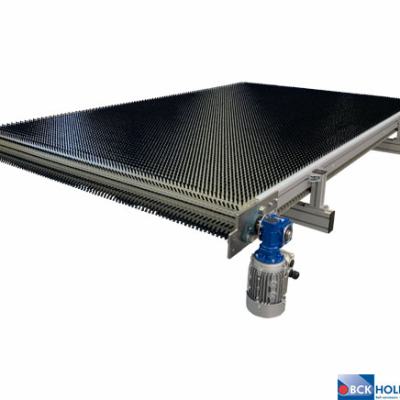

- Diverse soorten mattop accessoires zoals meenemers, borstelharen of een side guard
- Inox pakket: assen, lagers en bevestigingsmaterialen worden in RVS uitgevoerd
- Onderstel op stelvoeten op zwenkwielen met rem
- Zijgeleiding (vast of verstelbaar)
- Besturing

Voor alle mogelijkheden vragen wij u vriendelijk contact met ons op te nemen.

Toepassing van een aluminium bandtransporteur type N60

Online 3D configurator

De BCK configurator heeft als doel om snel 3D modellen van vlakke / rechte mattop transporteurs van het type C83 te configureren en deze te downloaden om te gebruiken in eigen 3D ontwerpen. De 3D modellen kunnen als STEP, SAT of 3D DWG bestand gedownload worden.

Start hier uw ontwerp mattop transporteur type C83
